GZ電機振動給料機使用說明書
添加時間：2019-07-05 11:47:33 瀏覽量：3399
一、用途：
我公司生產的GZ電磁振動給料機，按結構分一般型（GZ）和封閉式（GZF）兩種形式。廣泛應用于水泥、冶金、煤炭、采礦、化工、糧油加工等行業。主要作用是將塊狀、顆粒狀、粉狀物料從料倉中連續均勻、定量地輸送到受料設備，如球磨機、皮帶輸送機、電子配料秤、斗式提升機、粉碎機等，是自動微機配料和連續生產等工藝中不可缺少的配套設備。
二、特點：
1、體積小，重量輕，結構簡單，安裝方便。
2、無相對運動部件，無摩擦，無需潤滑，維護簡單，運行費用低。
3、操作平滑、穩定。
4、運用振動學的共振動原理，工作在低臨界近共振狀態，節能。
5、由于物料是按拋物線軌跡跳躍性前進，對料槽磨損小。
6、由于可瞬間地改變和啟閉，料流，所以給料量有較高的控制精度。
（一）結構

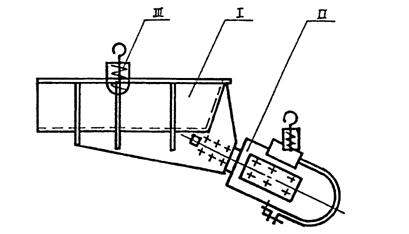

電磁振動給料機由于以下主要部分組成（見圖1）
Ⅰ、料槽
Ⅱ、電磁振動器
Ⅲ、減振動器
圖1 電振機簡圖
（二）安裝和調整
1、安裝
（1）本系列電振機勻為懸掛式安裝，其中振動器的懸掛吊桿應垂直吊掛，為了減少給料機的橫向擺動、給料槽懸掛吊桿應略外張開10°布置。四個懸掛吊桿掛在具有足夠剛度的結構上，對于大型給料機為了維修和更換料槽方便，應布置移動滑架懸掛吊桿。
（2）安裝時不要拆卸安裝，安裝后的給料機周圍應有一定的游動間隙，使給料機處于自由狀態。
（3）安裝后的給料機橫向應水平，以免給料機工作時物料向一側偏移。
（4）按控制原理圖進行接線，并進行接地保護。
（5）安裝完的給料機在試運轉前必須松開檢修時用的聯接叉固定螺栓，然后用螺母鎖緊。
2、調整
（1）給料機出廠前已經調試好，經過現場試車各項基本參數確實達不到設計要求時，應進行一些必要調試，其步驟如下：
GZ系列電磁振動給料機振動器的設計氣隙為2毫米（即鐵芯和銜鐵的裝配間隙），如果裝配間隙偏大，將會引起電流的顯著增大，以至燒毀線圈。相反，如果氣隙偏小，則鐵芯和銜鐵將容易發生碰撞，造成鐵芯和銜鐵的損壞。本系列電振機裝配氣隙的調整是鐵芯凸耳的長孔或鐵芯后部的四個調整螺栓來實現的。在調整裝配氣隙的同時，鐵芯和銜鐵的兩個工作面必須保持平行，調整好后再把調整螺栓鎖緊。
（2）彈性系統的調諧
本系列電振機的調諧是通過調整板彈簧組的片數來實現的。調諧時，首先擰緊板簧的頂緊螺栓并松開裝配的聯接叉定位螺栓，然后接通電源，調節電位器旋鈕。逐漸增加電流，同時觀察振幅指示牌所示的振幅。如果電流達到額定時振幅偏小，由應首先把板彈簧的頂緊螺栓稍許放松。這時如果振幅增大，電流下降，說明板簧組剛度偏大，應適當減少彈簧片數。如果頂緊板彈簧的螺栓放松之后，振幅更加減小，由說明板彈簧組成的剛度偏低，應適當增加板簧片數。如果初開車，當電流達到額定值時振幅偏大，并超過額定值，則說明板彈簧剛度偏低，亦應適當增加板彈簧片數。
如此反復進行直至振幅、電流達到額定值為止（當振幅達到額定值電流稍低于額定值亦可）。
（三）使用和維護
1、振幅的測量
振幅指示牌如圖2（a）所示，其指示部分為一個直角三角形。當指示牌與槽體一起振動時，由于視覺暫留。則直角邊與斜邊形成一個交點，其交點所對應的標尺數即為被測槽體的雙振幅值，如圖2（b）所示，當雙振幅為1.5毫米時，交點就對應在標尺1.5處。
2、起動及停車
初次開動電振機前，應先將電位器旋鈕調至“零”位，接通電源后逐漸增大電流，直至額值，以免由于意外原因燒毀控制箱和線圈。
本系列電振機允許在額定電壓、電流和振幅下直起動與停車；
3、試運轉
給料機出廠前已進行的時間不少于四小時的空載試車，設備在現場安裝調整完畢后一般也應進行短期試運轉，在試運轉過程中振幅和電流除隨電網電壓波動而變化外應該是穩定不變的。
4、生產率的調節
電磁振動給料機的生產率調節通常采用如下兩種方法：
（1）調節給料機的振幅，在額定的振幅范圍內，通過旋轉控制箱電位器旋鈕或輸入自動控制信號可以直接調節振幅，從而可以無級地調節給料機生產率。
（2）調節料倉閘門的開度，改變料層厚度，也可以達到調節給料機生產率的目的。
5、進行維護
給料機在運行過程中必須經常檢查給料槽振幅及電流的額定情況，如果不符須立即處理。給料機在使用第一周內必須每班每天檢查并擰緊所有的頂緊螺栓，固定螺釘和螺帽。一周后或隔一天檢查度擰緊一次，直至設備運轉穩定為止。
6、其它
振動器的密封罩必須蓋好，以防板彈簧之間的間隙堵塞。進行中的其它故障，產生原因及處理方法參看下表：
運行中的其它故障及處理方法
| 序號 | 故障征象 | 故障原因 | 處理方法 |
| 1 | 接通電源后機器不振動 | （1）保險線斷了 | 更換保險絲 |
| （2）線圈導線短路或引出線接頭斷了 | 用搖表或歐姆表檢查電阻，處理短路或接好引出線 |
| 2 | 振動微弱，調整電位器振幅反映小不起作用或電流偏高 | （1）可控硅被擊穿 | 更換可控硅 |
| （2）氣隙堵塞、板彈簧間隙堵塞 | 清除堵塞物 |
| 3 | 機器噪音大，調整電位振幅反映不規則，有猛烈的撞擊聲 | （1）板彈簧發生斷裂 | 更換新板彈簧 |
| （2）振動器與槽體連接螺栓斷裂或松動 | 更換或擰緊螺栓 |
| （3）鐵芯和銜鐵發生撞擊 | 調整氣隙到標準值2毫米 |
| 4 | 機器間歇地工作或電流上下波動 | 線圈損壞 | 檢查線圈層間或匝間有無短路現象和引出線頭是否虛連，然后修理或更換線圈 |
| 5 | 空載試車正常，負載后振幅降低較多 | 料倉排料口設計不當，使料槽承受料柱壓力不大 | 重新設計或改進料口 |
| 設計減少料柱壓力 |
| 6 | 其余正常，只有電流偏高 | 可能氣隙太大 | 調整氣隙到標準2毫米 |
注：振動頻率每分鐘3000次，振動角20°，調諧值0.9，電源頻率50HZ，功率因數COS￠=0.3。
（四）GZ系列電磁振動給料機的工藝配置
1、安裝傾角
本系列電振動給料機，用給料時推薦下傾10°安裝使用，對于粘性物料及含水量較大的物料也可下傾角增加到15°。如給料機用于配料、定量給料或自動稱量時，為保證給料量的均勻穩定，防止物料自流，給料機應水平安裝使用。
2、漏嘴的配置
本系列電振動機設計時不考慮倉壓影響，為保證給料機正常運轉，必須盡量減少倉壓對給料面的影響。因此在設計漏嘴時應用漏嘴的后側板承擔料柱的垂直壓力，以減少倉壓直接作用給料機。
3、閘門
使用時料倉出口應設置閘門，以便于調節料槽中料層厚度及維修換槽時關閉料倉中的物料。

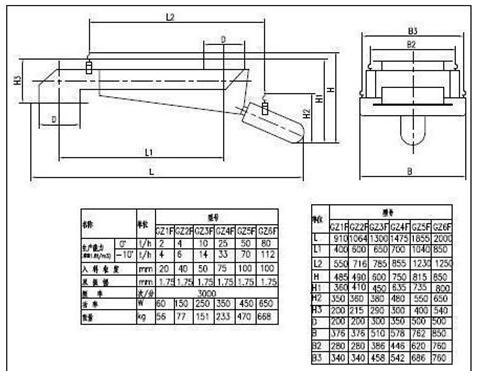

三、外形尺寸

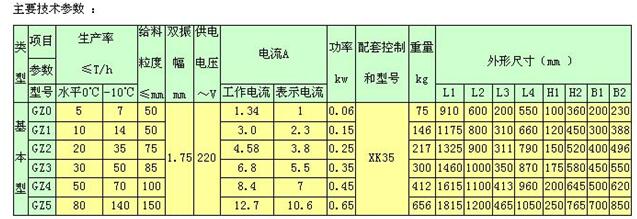

GZ型
四、隨機附件
1、產品使用說明書1份
2、產品合格證1份
3、產品樣本1份
